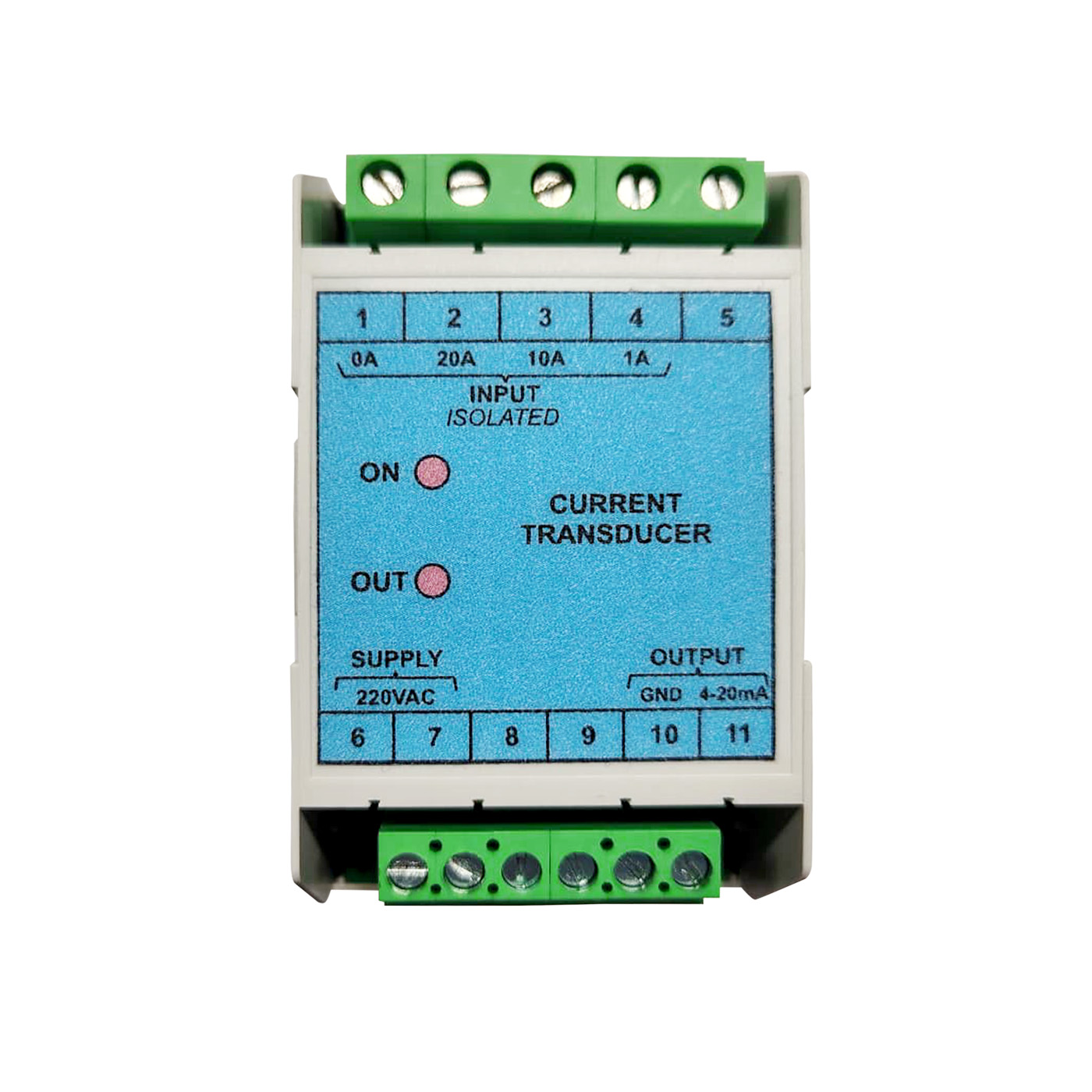

Descripción
Convierte corriente alterna o continua (AC/DC) en una señal estándar de corriente continua de 4-20 mA.
Rangos de entrada:
- 0 – 1 Ap (amperios pico)
- 0 – 10 Ap
- 0 – 20 Ap (Solo se usa un rango a la vez)
Conexiones:
- Entrada: Bornes 1 y (2, 3 o 4) según el rango
- Alimentación: Bornes 6 y 7
- Salida: Bornes 10 y 11
CaracterÃsticas:
- Alimentación: 220VAC +/- 10%
- Entrada de medición: 15A, 20A
- Resistencia: Shunt 50mV/15A (3.3mΩ), 50mV/10A (5mΩ)
- Salida de corriente:Â 4..20mA
- Potencia:Â <2W
- Error de medición: 1%
- Tipo de anclaje: Riel DIN simétrico
- Medidas:Â (45x75x108)cm
- Clase de inflamabilidad:Â UL49HB
- Peso:Â <150g
