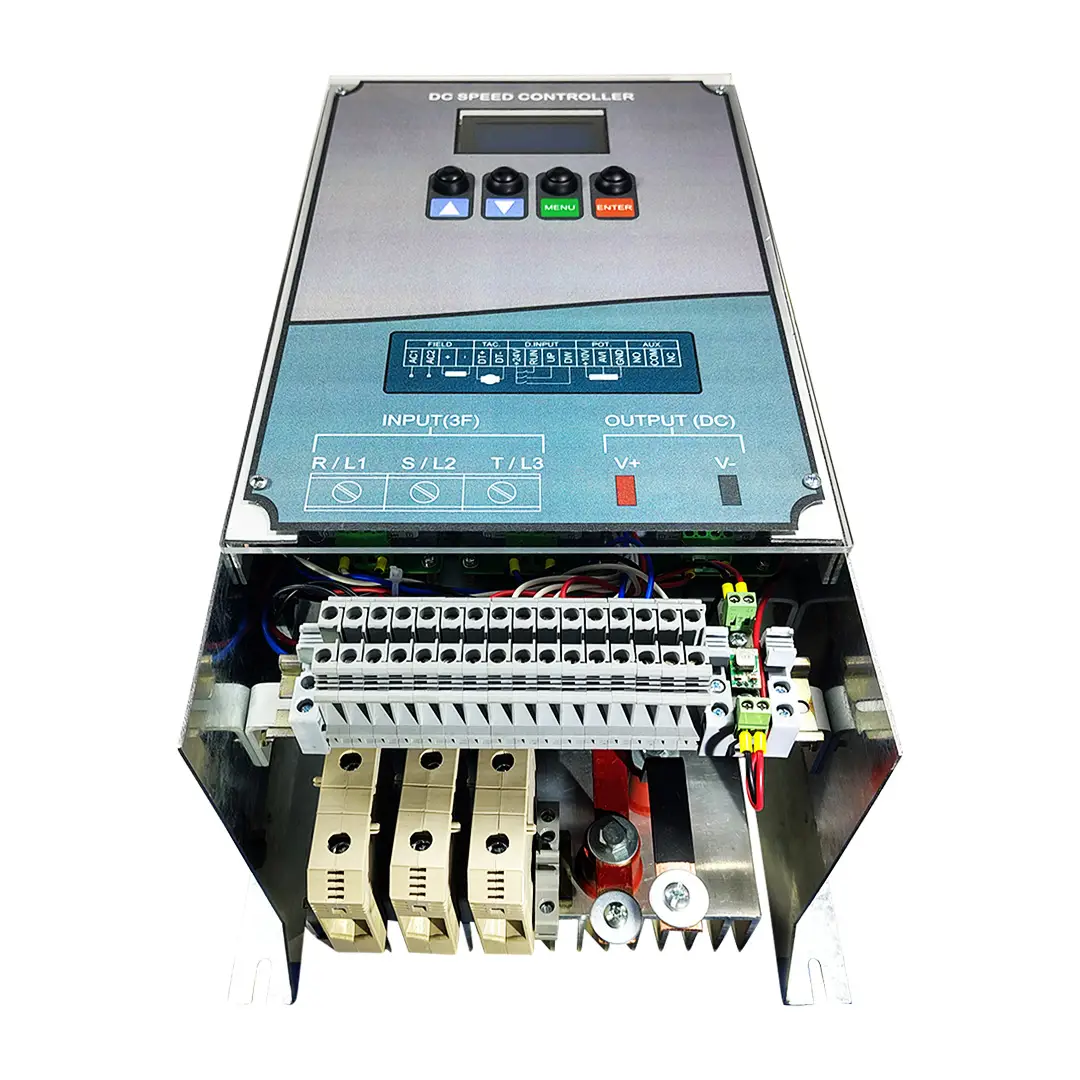

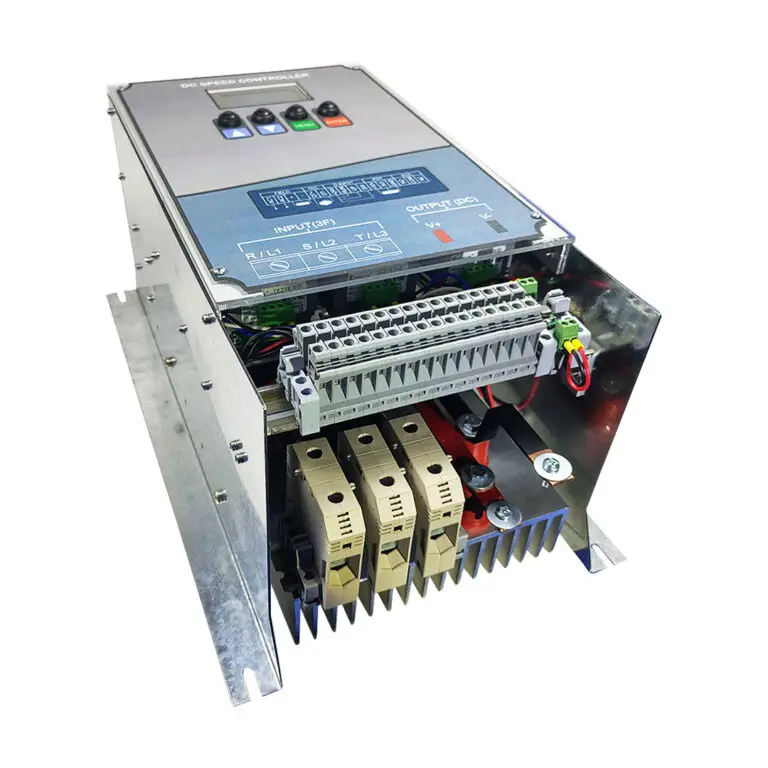

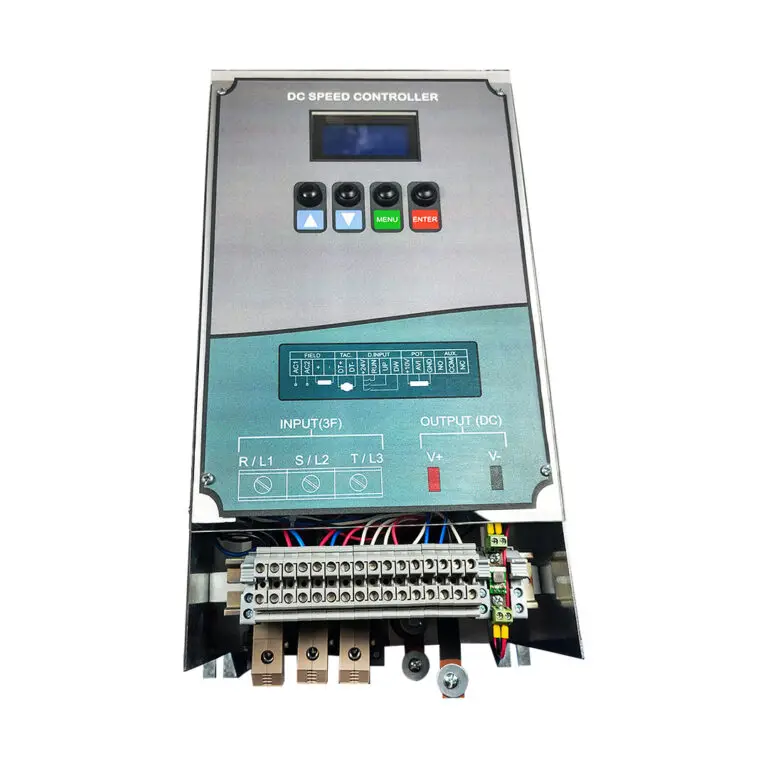

Descripción
Características Generales:
- Borneras para entrada 3F
- Borneras para salida DC.
- Pantalla frontal LCD para visualización de parámetros.
- Panel frontal para configuración.
- Configuración de parámetros para protección y control.
- Borneras para conexión de control externo.
- Protector de acrílico contra el polvo.
- Refrigeración a través de ventiladores.
- Base con agujeros de sujeción.
Características Eléctricas:
Potencia:
- Voltaje de alimentación AC: 220V AC – 440V AC ~ 3F
- Corriente de entrada AC: 120 AC ~ 3F máx.
- Tensión de salida DC: 500VDC máx.
- Corriente de salida DC: 200A DC máx.
Control:
- Salida de voltaje para entradas digitales: +20V DC
- N° entradas digitales: 3
- Señal de control de velocidad externa: 0…10VDC
- Relé de protección NO – NC : 250VAC ~ 10A
Características Panel:
Visualización:
- Estado del variador: RUN / STOP
- Voltaje de salida máx.
- Corriente de saida máx.
- Revoluciones por minuto (RPM).
- Voltaje DC de salida actual.
- Corriente DC de salida actual.
Configuración:
- Voltaje de salida máx.
- Corriente de salida máx.
- Tipo de control: Pulsadores o señal analógica
- Relación de tacogenerador.
- Rampa de inicio.
- Rampa de apagado.
- Modbus (Opcional)
Características Físicas:
- Dimensiones: 28.0 x 44.5 x 21.0 cm
